RTO蓄热式氧化燃烧炉

RTO蓄热式氧化燃烧炉简介

RTO （Regenerative Thermal Oxidizer，简称RTO），蓄热式氧化炉。其原理是在高温下将废气中的有机物（VOCs）氧化成对应的二氧化碳和水，从而净化废气，并回收废气分解时所释放出来的热量，三室RTO废气分解效率达到99%以上，热回收效率达到95%以上。RTO主体结构由燃烧室、蓄热室和切换阀等组成。根据客户实际需求，选择不同的热能回收方式和切换阀方式。

适用废气：

1）使用有机废气种类：烷烃、烯烃、醇类、酮类、醚类、酯类、芳烃、苯类等碳氢化合物有机废气。

2）有机物低浓度(同时满足低于25%LFL)、大风量

3）废气中含有多种有机成分、或有机成分经常发生变化

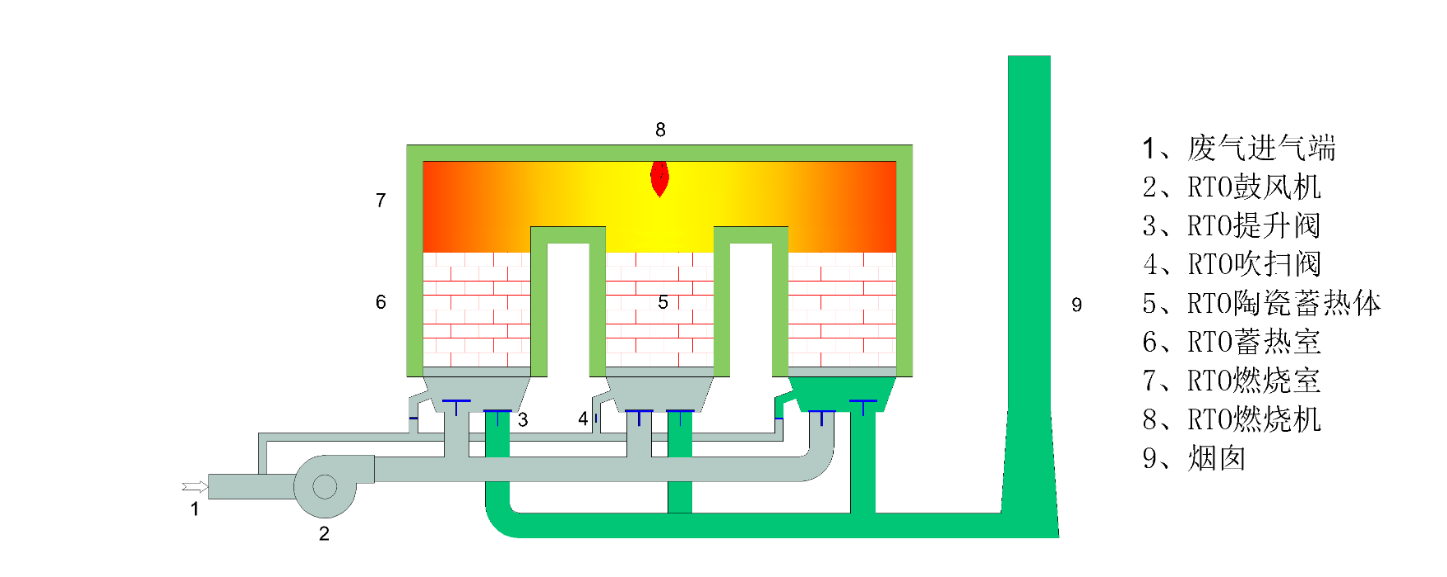

RTO蓄热式氧化燃烧炉工艺流程图

RTO控制系统

本系统采用西门子的PLC可编程控制。系统主要由调节对象（炉温）、检测元件（测温仪表）、调节器和执行器组成。控制柜安装人机界面（HMI）设备，作现场操作提示、故障报警、运行参数显示、控制参数设定及设备控制。

西部建华环境RTO蓄热炉体

西部建华环境的RTO炉体由二个或多个蓄热室加一个燃烧室组成。蓄热室分别执行预热、吹扫、蓄热等功能，轮流进行。壳体由6mm碳钢板制造（表面喷砂），外表面设加强筋，壳体良好密封，外表面涂装耐热漆。

西部建华环境RTO炉体保温

西部建华环境炉体燃烧室及蓄热室内保温采用耐火硅酸铝纤维，耐热1200℃，绒重192kg/m3，厚250mm。内保温共二层，其中含一层陶瓷纤维毡及一层陶瓷纤维模块。陶瓷纤维模块内设置耐热钢骨架，用锚固件固定在炉体壳体上，外表面涂敷耐高温抹面。炉体外表温度环境温度+25度且不大于60℃。

RTO陶瓷蓄热体

四川西部建华环境陶瓷蓄热体采用蓝太克 MLM产品。MLM填料由多层齿状陶瓷片组合而成，它*的结构设计既具有传统蜂窝陶瓷比表面积大，高热容、快传热、压降低，抗污堵的特点，又具有传统的矩鞍环等散装陶瓷填料蓄热性能好、易成型等优点。
